ZELLER 390

Электрод для сварки и наплавки всех промышленных сортов меди, медных и медно-никелевых материалов,наплавки посадочных мест подшипников и защиты от коррозии.

Область применения:

ZELLER 390 электрод с сердечником из меди высокой чистоты с добавлениеммарганца и основным типом электродного покрытия. Электрод рекомендован для выполнения сварки и наплавки всех промышленных сортов меди, медных и медно-никелевых материалов, а так же для наплавки посадочных мест подшипников изащиты от коррозии.

Используется в судостроении, химическом производстве,электрической промышленности, при изготовлении медных сосудов и ёмкостей,различных поверхностей скольжения на деталях, электротехнических соединений идеталей электрической промышленности. Наплавленный материал шва обладаетвысокой прочностью, отличной электропроводностью, теплопроводностью икоррозионной стойкостью.

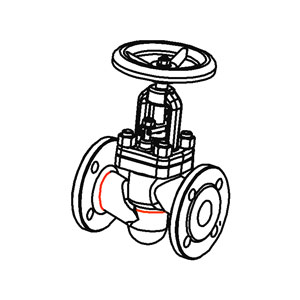

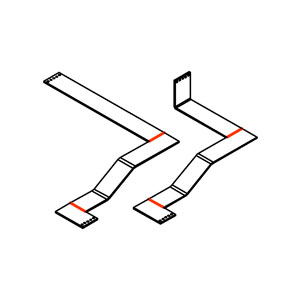

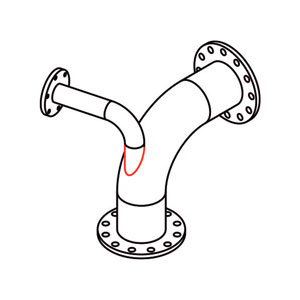

Свариваемые материалы и сплавы:

Сварочные характеристики:

Применение Zeller 390 дает однородный, без пор и трещин, хорошо раскисленный наплавленный металл. Сварочный шов непористый, не окисляемый и не склонный к растрескиваниям. Металл сварного шва пластичный и гладкий. Устойчивость к коррозии такая же как и у лучших промышленных сортов меди. Электроды Zeller 390 имеют уникальное покрытие на наконечнике электрода «Quick Start — быстрый старт» улучшающие зажигание дуги. При повторном зажигании дуги электроды Zeller 390 имеют небольшую “юбку”, что облегчает возбуждение дуги.

Механические свойства:

Предел прочности, Rm МПа	Относительное удлинение, А5 %	Твердость, HB	Металл шва	Удельная теплопроводность W/(m*K)	Электропровод ность, S*m/mm2
200	25	~40	Cu	120-145	15-20

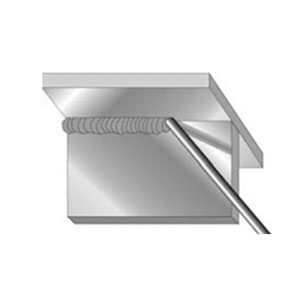

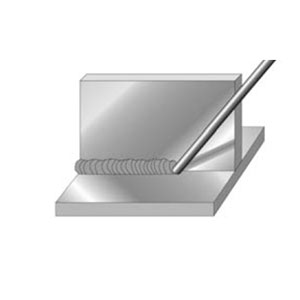

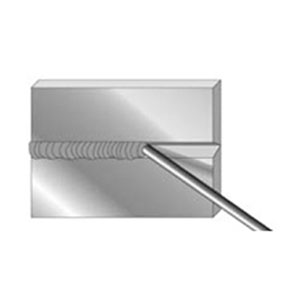

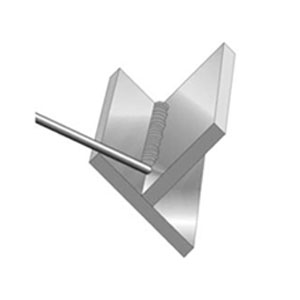

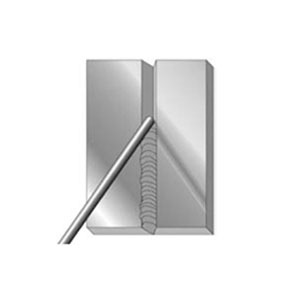

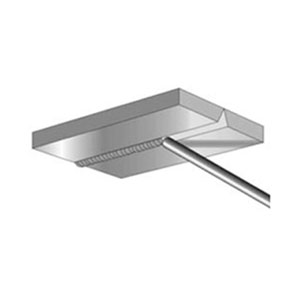

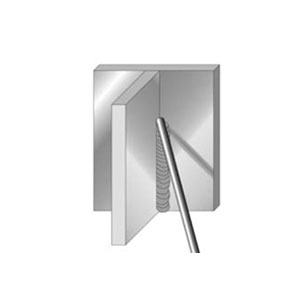

Положения сварки:

Рекомендуемые параметры тока, фасовка, производительность:

Ø (мм)	L (мм)	Сила тока, А	Фасовка, кг	Электродов пачке	Электродов в 1 кг
2,5	300	80 — 100	5,0	287	57,4
3,2	350	100 — 130	5,0	169	33,8
4	350	130 — 170	6,0	136	22,67
5	350	170 — 200	6,0	67	11,17

Рекомендации по сварке:

1) Рекомендуется просушить электроды в течении 1ч при температуре 80-100°С.

2) Тщательно очистите зону сварки.

3) Для деталей покрытых окалиной (топка, фурма, поддув и т.п.) поверхность необходимо обработать флюсом (рекомендациипо флюсу просите у представителя ZELLER WELD).

4) При наплавке нескольких слоёв, следует удалить плёнку оксидов с поверхности предыдущего слоя.

5) Держать электрод под углом 60-80° (вертикально).

6) Сварка на постоянном токе обратной полярности ( на электроде)

7) Варить короткой дугой.

8) Небольшие колебания улучшают качество сварки.

9) Рихтовка в горячем состоянии увеличивает прочность и улучшает ковкость.

10) При сварке деталей с толщиной стенки свыше 5мм требуется предварительный подогрев 300-600°С.

11) В случае подогрева детали поддерживать температуру на протяжении всего времени сварки.Рекомендовано применять максимальный диаметр электрода для выполняемых работ.

Выпускаемые виды материала:

Сварочный процесс	Форма выпуска материала	Наименование материала
MMA, SMAW	Электроды для ручной дуговой сварки штучными (покрытыми) электродами	Zeller 390
MIG/MAG	Сплошная проволока для сварка в среде защитных газах	Zeller G 390
TIG	Прутки для сварки неплавещимся электродом в среде инертных газов	Zeller T 390
