ZELLER 706Co

Высокопрочная наплавка противостоящая кавитации, ударам, эрозии, коррозии, давлению, абразивному износу и высоким температурам до 800°C.

Область применения:

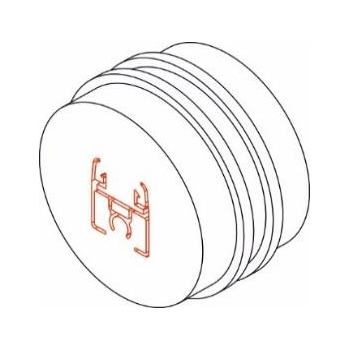

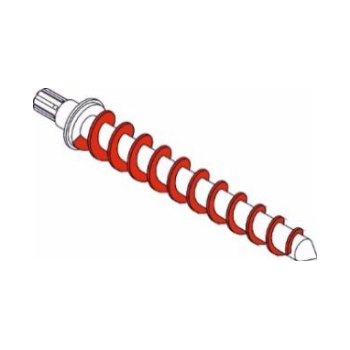

СARBO 706Co электрод для наплавки высококачественных твёрдых покрытий на постоянном и переманенном токе. Наплавленный металл имеет аустенитно-ледебуритную структуру с включениями CrW карбидов. Электрод незаменим при нанесении покрытий, подвергаемым одновременно эрозии, коррозии, кавитации, ударам, давлению, абразивному износу, трению металла о металл, высоким температурам до 800°C и нагрузкам. Рекомендован для наплавки рабочих поверхностей паровых клапанов, клапанов и сёдел двигателей внутреннего сгорания, запорной арматуры, поверхности пар скольжения по металлу, экструзионных головок, насосов работающих при высокой температуре, горячережущего инструмента под большим напряжением, но без термического шока, дрели, мешалки.

Сварочные характеристики:

Наплавленный металл имеет отличные характеристики скольжения, полировки и высокую твёрдость, немагнитный. Структура металла шва аустенитно-ледебуритная содержит карбиды CrW, хорошо обрабатывается абразивным инструментом. Лёгкое отделение шлака, однородный, слегка волнистый шов.

Механические свойства:

Твердость, HRс	Твердость, HV	Твердость, HRС при t=300°С	Твердость, HRC при t=600°С	Металл шва	max рабочая температура, °С	Температура плавления, °С	Плотность, г/см3
42	420	35	29	Co-Cr-W	800	1280-1390	8,3

Рекомендуемые параметры тока, фасовка:

Диаметр электрода Ø, мм	Длина электрода L , мм	Сила тока, A	Фасовка, кг	Электродов в 1 пачке,шт
2,5	350	40-75	5,0	235
3,2	350	70-110	5,0	140
4,0	350	100-140	5,0	103
5,0	350	140-180	5,0	64

Дополнительные формы изготовления:

Процесс сварки	Сварочная продукция	Наименование материала
TIG	Прутки для сварки неплавящимся электродом в среде инертных газов	ZELLER T 706Co
MMA, SMAW	Электроды для ручной дуговой сварки штучными (покрытыми) электродами	ZELLER 706ECo
FCAW	Порошковая проволока для сварки в среде защитных газах	ZELLER G AF 706Co, ZELLER G AF 706LCo, ZELLER G AF 706NCo
SAW	Порошковая проволока для сварки под флюсом	ZELLER S AF 706Co, ZELLER S AF 706LCo, ZELLER S AF 706NCo

Технология сварки:

При длительном хранении, электроды перед сваркой прокалить в печи при температуре 340-360°С продолжительностью 1час.
Очистить область сварки, наплавки, произвести подогрев до 450-600°С.
При сварке, наплавке трудносвариваемых и проблемных сталей, рекомендуется наплавить буферный слой электродом СARBO 655 перед наплавкой основного материала.
Электрод держать вертикально, дуга короткая, установите минимально возможное напряжение для уменьшения перемешивания наплавленного металла с основным.
После сварки очень медленное охлаждение на воздухе или вместе с печью.
Термообработка после сварки только для крупногабаритных и толстостенных деталей при 700°С.
