ZELLER 721Co

Высокопрочная наплавка устойчивая к одновременному воздействию давления, абразивного воздействия, коррозии, высокой температуры до 800°C и резким её перепадам. Металл наплавки стоек к растрескиванию и ударам, упрочняться проковкой до 45HRС.

Область применения:

ZELLER 721Co -это электрод из Co-Cr-Mo-Ni сплава, для наплавки высококачественных твёрдых покрытий устойчивых к растрескиванию. Наплавленный металл имеет очень высокую прочность, коррозионостойкость и жаростойкость, обладает устойчивостью к одновременному воздействию давления, абразивного трения, коррозии, высокой температуры до 800°C и резким её перепадам. Металл шва высокоустойчив к ударам и способен упрочняться до 45HRс при нагартовке (проковке).

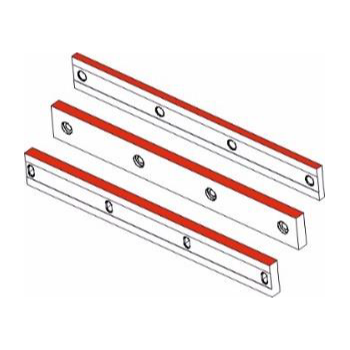

Электрод рекомендован для восстановления и нанесения высококачественных твёрдых покрытий на трубную арматуру и насосы для транспортировки газа, пара, воды и кислот, горячережущий инструмент с изменяющейся термической нагрузкой, детали двигателя внутреннего сгорания и теплоэлектростанций. Наплавленный металл не магнитен, имеет хорошие антифрикционные свойства, хорошо обрабатывается режущим и абразивным инструментом.

Сварочные характеристики:

Отличные наплавочные характеристики, лёгкое шлакоотделение, однородный, слегка волнистый шов. Хорошо обрабатывается режущим и абразивным инструментом. Наплавленный металл шва способен упрочняться до 45HRC при нагартовке (проковке), обладает отличными характеристиками скольжения и полировки, немагнитный.

Механические свойства:

Твердость после наплавки, HRC	Твердость,HB при t=300°С	Твердость после упрочнения, HRC	Металл шва	max рабочая температура,°С	Температура плавления,°С	Плотность, г/см3
~30	~280	~45	Co-Cr-Mo-Ni	800	1250	8,3

Рекомендуемые параметры тока, фасовка:

Диаметр электрода Ø, мм	Длина электрода L , мм	Сила тока, A	Фасовка, кг	Электродов в 1 пачке,шт
2,5	350	40-75	5,0	235
3,2	350	70-110	5,0	140
4,0	350	100-140	5,0	103
5,0	350	140-180	5,0	64

Дополнительные формы изготовления:

Процесс сварки	Сварочная продукция	Наименование материала
TIG	Прутки для сварки неплавящимся электродом в среде инертных газов	ZELLER T 721Co
MMA, SMAW	Электроды для ручной дуговой сварки штучными (покрытыми) электродами	ZELLER 721ECo
FCAW	Порошковая проволока для сварки в среде защитных газах	ZELLER G AF 721Co
SAW	Порошковая проволока для сварки под флюсом	ZELLER S AF 721Co

Технология сварки:

При длительном хранении, электроды перед сваркой прокалить в печи при температуре 340-360°С продолжительностью 1час.
Очистить область сварки/наплавки.
Произвести подогрев до 400-600°С.
При сварке/наплавке трудносвариваемых и проблемных сталей, рекомендуется наплавить буферный слой электродом ZELLER 655 перед наплавкой основного материала.
Электрод держать вертикально, дуга короткая, установите минимально возможное напряжение для уменьшения перемешивания наплавленного металла с основным.
После сварки/наплавки очень медленное охлаждение на воздухе или вместе с печью.
Термообработка после сварки только для крупногабаритных и толстостенных деталей при 700°С.
