ZELLER D350

Электрод ZELLER D350 для наплавки износостойких покрытий, устойчивых к сжатию, ударам и трению металла о металл.

Область применения:

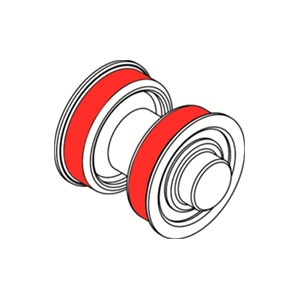

ZELLER D350 применяется для наплавки износоустойчивых слоёв на детали,легированные Mn-Cr-V, такие как крестовины стрелочных переводов,опорные катки гусениц, цепные колёса,звёздочки, направляющие ролики и т.д.

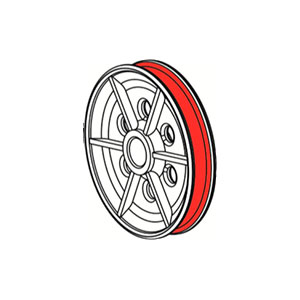

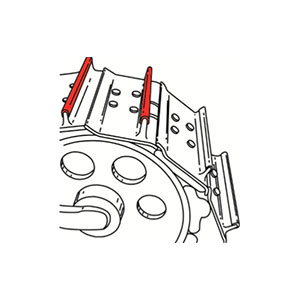

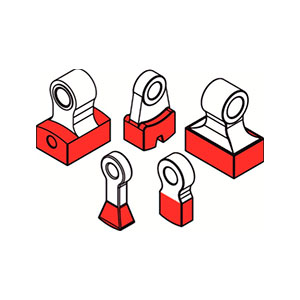

Используется для толстых наростов и в качестве амортизирующего слояна колесах кранов, направляющих, ободах колес, винтовых транспортерах и прутках. Для наплавки износостойких слоев средней твердости на детали ходовой части тракторов и подобных агрегатов, эксплуатация железных дорог. Валы, зубчатые барабаны, звездочки, звенья гусенечной цепи, опорные траковые катки, шкивы, оси,автосцепки, реборды колес, рельсы.

Сварочные характеристики:

ZELLER D350 — электрод с переходом металла в шов приблизительно 120 % для прочного износостойкого покрытия деталей оборудования и инструмента со средним износом. Плотная наплавка без трещин устойчива к среднему трению и сжатию и высоко устойчива к ударам.Сварочный материал можно подвергать обработке при помощи инструментов из карбида вольфрама.Благодаря мягкой плавке и низкому разбрызгиванию, электрод может использоваться для сварки в неудобных положениях. Несмотря на основное покрытие, хорошо подходит для сварки как под постоянным так и под переменным током.

Механические свойства:

Твердость, HRC	Твердость, HB	Твердость, HV	Метал шва
36	350	350	Fe-Cr

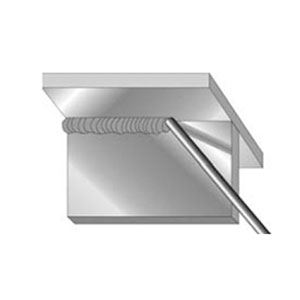

Положения сварки:

Ø х L (мм)	Сила тока, А	Фасовка, кг	Электродов в 1 пачке	Электродов в 1 кг
2,5х350	60-90	5	237	47,4
3,2х450	80-120	6	131	21,83
4,0х450	110-160	6	86	14,33
5,0х450	150-200	6	55	9,17

Технология сварки:

1) Электроды подвергшиеся воздействию влаги просушить в течении 2ч./ 300ºC

2) Рабочая поверхность должна быть очищена от ржавчины, окалины и масла. Наилучшие результаты достигаются при зачистке поверхности в направлении наплавки, при этом улучшается смачиваемость металла основы.

3) Если необходимо, предварительно разогрейте деталь согласно рекомендациям, температуру подогрева контролируйте, высокопрочные стали: 250-350 ºC.

4) Электрод держать перпендикулярно к поверхности, сварку вести короткой дугой.

5) Наплавку, при заполнении шва или восcтановлении детали, вести при минимальных токах.

6) При многослойной наплавке, проводите наплавку узкими валиками.

7) При наплавке на больших плошадях в один слой наплавку проводите с поперечными колебаниями электрода, амплитуда 23 диаметра сердечника.

8) Параметры предварительного подогрева и после сварочной термической обработки определяются металлоосновы.

Выпускаемые виды материала:

Сварочный процесс	Форма выпуска материала	Наименование материала
MMA, SMAW	Электроды для ручной дуговой сварки штучными (покрытыми) электродами	Zeller D350
MIG/MAG	Сплошная проволока для сварка в среде защитных газах	Zeller G D350
TIG	Прутки для сварки неплавещимся электродом в среде инертных газов	Zeller T D350
FCAW	Порошковая проволока для сварки в среде защитных газах	Zeller G AF D350
FCAW	Самозащитная порошковая проволока	Zeller AF D350
SAW	Порошковая проволока для сварки под флюсом	Zeller S AF D350
