ZELLER L61

ZELLER L61 высокопроизводительный электрод, для наплавки высококачественного износостойкого слоя устойчивого к коррозии на детали подвергающиеся сильному абразивному износу и умеренным ударным нагрузкам.

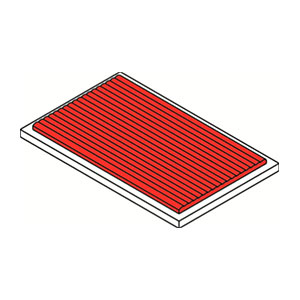

Область применения:

ZELLER L61 высокопроизводительный электрод с рутиловым покрытием предназначен, для наплавки высококачественного износостойкого слоя устойчивого к коррозии на детали из стали, стального литья, марганцовистой стали, подвергающиеся сильному абразивному износу и умеренным ударным нагрузкам.

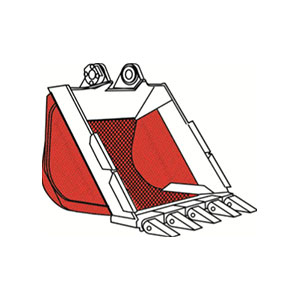

Электрод ZELLER L61 идеально подходит для ремонта и восстановления корпусов насосов, лопастей и рычагов мешалок, бетононасосов, шнековых транспортеров, дробильных и распылительных установок, зубьев коронок, направляющих коксовых печей, а также для восстановления оборудования горнорудной и угольной промышленности.

Сварочные характеристики:

ZELLER L61 имеет отличные сварочно-технологические характеристики: лёгкий поджиг, мягкое горение дуги, высокий переход металла в шов 160%, гладкий мелко чешуйчатый шов не требующий последующей обработки, самоотделяющийся шлак. Твердость наплавленного металла 59 HRC.

Механические свойства:

Твердость, HRC	Твердость, HV	Метал шва
~59	~680	Fe-Cr-С

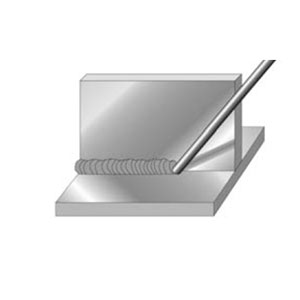

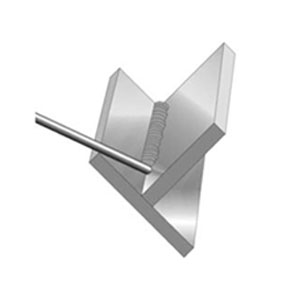

Положения сварки:

Ø (мм)	L (мм)	Сила тока, А	Фасовка, кг	Электродов в 1 пачке	Электродов в 1 кг
2,5	350	70 — 120	5	159	31,8
3,2	350	90 — 150	5	94	18,8
4	450	120 — 200	6	58	9,7
5	450	150 — 250	6	37	6,2
6	450	180 — 280	6	26	4,3

Технология сварки:

1) Прежде чем осуществлять наплавку электродом Zeller L61, следует удалить упрочненный материал основы и ранее наплавленный металл, во избежании последующего охрупчивания и растрескивания после наплавки.

2) Рекомендуется просушить электроды пред сваркой в печи при 340-360°С продолжительностью 1час.

3) Если необходимо, предварительно разогрейте деталь согласно рекомендациям, температуру подогрева контролируйте, высокопрочные стали: 250-350 ºC.

4) Наплавляемое изделие из марганцовистой стали рекомендуется максимально жестко закрепить к ровной поверхности и поместить деталь на 2/3 толщины в холодную воду, во избежании термоусадочных напряжений и поводок металла.

5) Массивные и длинномерные детали из марганцовистых сталей рекомендуется «разбить на сектора», попеременно осуществлять наплавку каждого сектора, распределяя тем самым температурное вложение и обеспечивая промежуточное охлаждение на протяжении всего процесса наплавки.

6) Наплавку осуществлять короткой дугой, небольшими проходами, держа электрод максимально вертикально.

7) Температура детали при наплавке не должна превышать 150°С.

Важно: Для деталей с тенденцией к растрескиванию, рекомендуется наложение промежуточного (буферного) слоя материалом Zeller 663. При многослойной наплавке использовать, через каждые 3-4 слоя, более мягкий материал Zeller 750Мп.

Выпускаемые виды материала:

Сварочный процесс	Форма выпуска материала	Наименование материала
MMA, SMAW	Электроды для ручной дуговой сварки штучными (покрытыми) электродами	Zeller 390
MIG/MAG	Сплошная проволока для сварка в среде защитных газах	Zeller G 390
TIG	Прутки для сварки неплавещимся электродом в среде инертных газов	Zeller T 390
